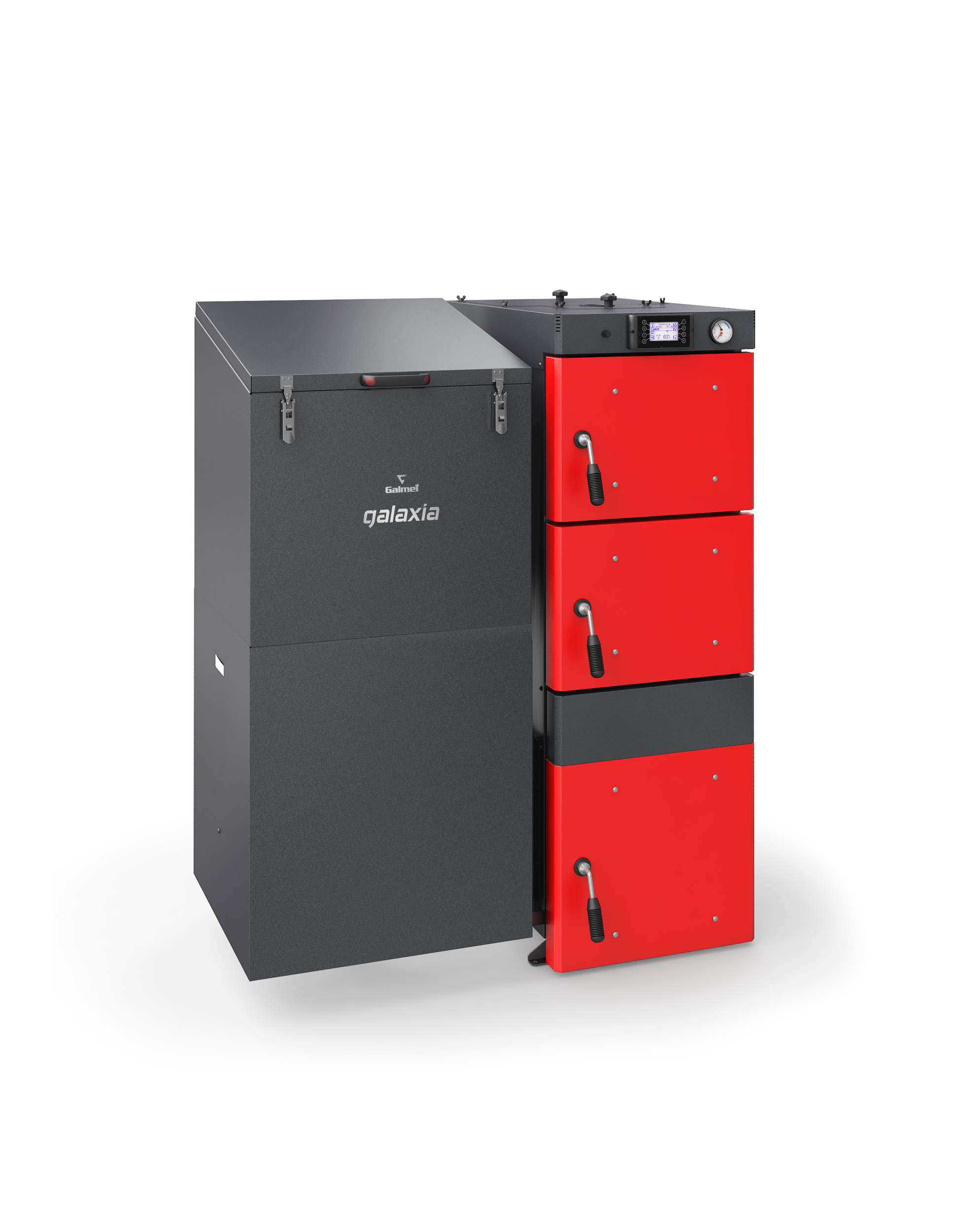

Серия GALAXIA тип KWE

Котел с автоматической подачей мелкофракционного топлива

   Котел комплектуется прямым податчиком с поворотной ретортой и регулятором ELSTER eLider.
   Возможность установки на котел сенсорного регулятора с цветным экраном LCD.
   Котел может комплектоваться бункером с левой или с правой стороны.
   Имеют сертификат «Польское тепло», который выдается наиболее экологичным и экономичным котлам.
   Высокий КПД — до 94,29%.
   Котел оснащен прямым податчиком с поворотной ретортой, благодаря чему процесс сжигания топлива происходит еще более эффективно.
   Корпус из 5 мм котловой стали — высокая прочность и долговечность.
   Большой топливный бункер объемом 240 дм3 обеспечивает непрерывную работу котла в течение нескольких дней.
   Новейший регулятор Elster eLider с плавной модуляцией мощности.
   Прямое управление сервоприводом смесительного клапана.
   Датчик наружной температуры в стандартной комплектации.
   Доступные мощности: 15, 18 и 22 кВт.
   Датчик открытия топливного бункера.
   Система безопасности STB предотвращающая перегрев котла (невозвратный капиллярный ограничитель температуры).
Используемое топливо:
— мелкофракционное топливо размером до 25 мм.
Дополнительное оснащение котла (опция):

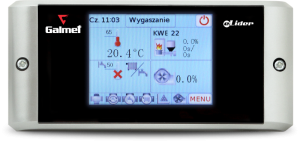

— сенсорный регулятор с цветным экраном LCD;
— беспроводной модуль;
— интернет-модуль;
— беспроводная комнатная панель;
— модуль управления приводом четырехходового смесительного клапана 4D.

Экономия 5-го класса
Galaxia KWE — это экологический котел центрального отопления. Он позволяет сэкономить более 1500 кг угля во время отопительного сезона*. Оборудованный большим лотковым податчиком, он обеспечивает тепло, необходимое для отопления дома и подготовки горячей воды. Котел отвечает строгим требованиям чистоты дымовых газов и эффективности в соответствии с действующим стандартом EN 303-5: 2012. Он относится к самому высокому классу котлов — 5-й класс, что подтверждено испытаниями в сертифицированной лаборатории. Котел Galaxia сочетает в себе многолетний опыт, высококачественные комплектующие и запатентованные решения. Это позволило получить котел с исключительно высокой эффективностью 94,29% (GALAXIA KWE 22). Такая высокая эффективность гарантирует максимальное использование энергии от сжигаемого топлива и исключительный комфорт использования. Котел оснащен современным регулятором eLider, который позволяет управлять котлом с помощью смартфона или планшета.

Высочайшее качество котла Galaxia и положительное воздействие на окружающую среду подтверждается сертификатом «Польское тепло». Данный сертификат присуждается польским котлам на твердых видах топлива, которые соответствуют самым высоким стандартам.

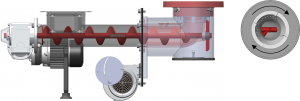

Простой ротационный ретортный питательКак достигается подобная эффективность:

  • прямой податчик с поворотной ретортой — эта конструкция значительно повышает эффективность сжигания топлива;
  • специальная конструкция дымовых каналов увеличивает скорость прохода газов и ограничивают оседание сажи на стенках водяной рубашки котла — эти каналы автоматически очищаются, что сокращает периодичность чистки котла;
  • многоповерхностная водяная рубашка с большой площадью ускоряет отбор тепла;
  • дополнительные керамические элементы хранят выделяемое тепло и в то же время изолируют котел и защищают от тепловых потерь;
  • модифицированный регулятор, адаптированный под специфику котла, который работает на основе проверенного алгоритма PID Dynamic улучшает качество горения и снижает расход топлива. Он оснащен большим графическим дисплеем и сенсорной клавиатурой;
  • защита STB — предотвращает перегрев котла;
  • датчик погоды и открытие заслонки топливного бункера в стандартной комплектации;
  • корпус из толстой котловой стали;
  • большой бункер, обеспечивающий длительную работу котла.

«Galaxia — котел, который уже готов к требованиям 2020 г., изложенным в директиве по экологии, которые выходят далеко за рамки существующих стандартов эффективности котла и выбросов. Эти требования будут предъявляться всем котлам с 2020 года.»

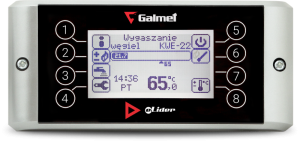

Онлайн-контроль — интуитивно понятный контроллер

Наиболее важные функции регулятора eLider:

  • плавная модуляция мощности;
  • датчик открывания крышки бункера;
  • управление работой котла на основе ручных настроек или с использованием датчика погоды и еженедельной программы;
  • прямое управление исполнительным механизмом смесительного клапана;
  • автоматическое регулирование мощности котла в зависимости от тепловой нагрузки (PID), с возможностью переключения в нормальном режиме Digitale;

  • автоматическое управление циркуляционным насосом центрального отопления;
  • управление одним трехходовым или четырехходовым смесительным клапаном с отдельным клапаном или дополнительным управлением циркуляционным насосом;
  • управление несколькими автономными отопительными контурами и напольным насосом;
  • комплексное обслуживание горячей воды: циркуляционный насос (ручной или программный режим), загрузочный насос, еженедельная программа циркуляционного насоса, нейтрализация бактерий Legionella;
  • ручное или программное управление циркуляционным насосом горячей воды.

Изменяемый алгоритм PID Dynamic, применяемый в контроллере на основании показаний датчиков, автоматически контролирует количество подаваемого топлива и мощность поддува и, следовательно, мощность, потребляемую котлом. Преимуществом такого контроля является:

  • стабильное поддержание заданной температуры котла, независимо от мгновенных изменений мощности;
  • значительное сокращение выбросов сажи, окиси углерода и других вредных веществ в атмосферу;
  • значительное продление периодов между плановыми чистками котла.

Датчики, поддерживаемые модулем управления:

  • датчик крышки бункера;
  • датчик температуры горячей воды;
  • датчик температуры бункера;
  • датчик погоды;
  • датчик температуры пола;
  • датчик температуры клапана;
  • комнатная панель «Roomster»;
  • датчик температуры оболочки.

Гибридная система отопления
Котел Galaxia KWE является идеальным вариантом эффективной и экологически чистой системы отопления. В сочетании с тепловым насосом или солнечным коллектором он образует гибридную систему отопления. Котел обеспечивает тепло необходимое для отопления дома и подготовки горячей воды с использованием возобновляемых источников энергии. Электронный контроллер котла отвечает за взаимодействие устройств в данной системе.

* С котлом GALAXIA KWE 22. По сравнению с котлом 3-го класса. Предполагая, что значение нагрева топлива составляет 26 МДж/кг, площадь здания 300 м2 , потребность в тепле 60 Вт/м 2 и общий спрос на энергию 20 кВт — центральное отопление и ГВС.
** При использовании беспроводного модуля.

Технические характеристики котлов GALAXIA KWE

Характеристики Ед. изм. Galaxia KWE 15  Galaxia KWE 18 Galaxia KWE 22
Номинальная мощность котла кВт 15 18 22
Диапазон регулировки мощности кВт 4,67-15,60 5,40-18,08 6,6-22,0
Класс котла в соответствии с EN 303-5:2012 5 5 5
Общая площадь водяного контура котла м2 2,2 2,6 3,2
Топливо: мелкофракционное в гранулах (EN 303-5) 8-25/а1 8-25/а1 8-25/а1
Объем топливного бункера л 196 246 246
Фактический расход топлива (при макс. мощности) кг/ч 2,150 2,478 3,022
Продолжительность горения топлива при макс. мощности (из расчета, что 1 л = 0,74 кг) ч 67 73 60
КПД % 93 93 94
Требуемая тяга дымохода мбар 0,15 0,20 0,20
Минимальная высота дымохода м 4,6 5,6 6
Минимальный диаметр дымохода мм Ø160 Ø160 Ø160
Массовый поток дымовых газов для мощности номинальной / минимальной кг/с 0,632/0,242 0,706/0,282 0,829/0,347
Сопротивление дымовой трубы мбар 90 110 132
Рабочая температура теплоносителя °С 55-85 55-85 55-85
Максимальная температура теплоносителя °С 85 85 85
Минимальная температура теплоносителя °С 55 55 55
Допустимое рабочее давление бар 2,0 2,0 2,0
Объем водяного контура котла л 66 73 84
Масса котла с горелкой, податчиком и бункером кг 372 445 517
Внутренний диаметр дымохода котла мм Ø160 Ø160 Ø160
Диаметр подающих / возвратных патрубков « 5/4 5,4 5/4
Диаметр сливного патрубка «

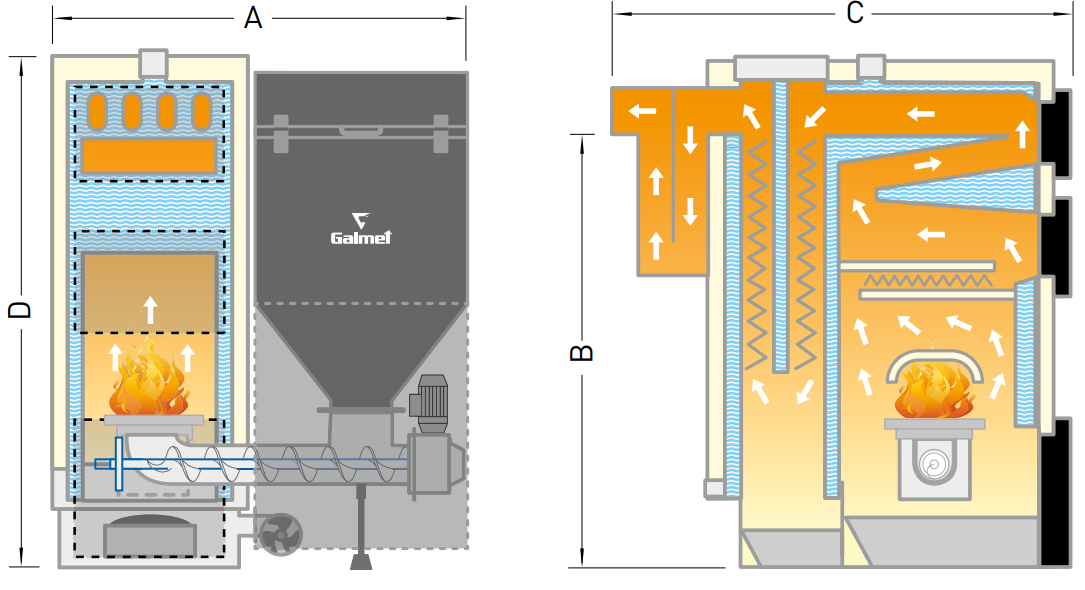

Ширина котла с бункером (А) мм 1165 1165 1165
Расст. от основания до патрубка дымохода котла (B) мм 990 1100 1300
Глубина котла с патрубком дымохода (C) мм 1185 1185 1185
Высота котла (D) мм 1291 1406 1608
